兼松フューチャーテックソリューションズ(KFT)が日本国内販売代理店を務めるGpixel社は、短波長赤外線（SWIR）領域に感度を持つ新しいラインスキャンイメージセンサーシリーズの第1弾として、「GIR1201」および「GIR2505」の2製品を発表しました。
両製品は、高ラインレート・高ダイナミックレンジ・オンチップADCによるデジタル出力を特長とし、SWIR波長帯（900nm〜1700nm）に対応。特に1550nmでの量子効率（QE）は75%を達成しています。

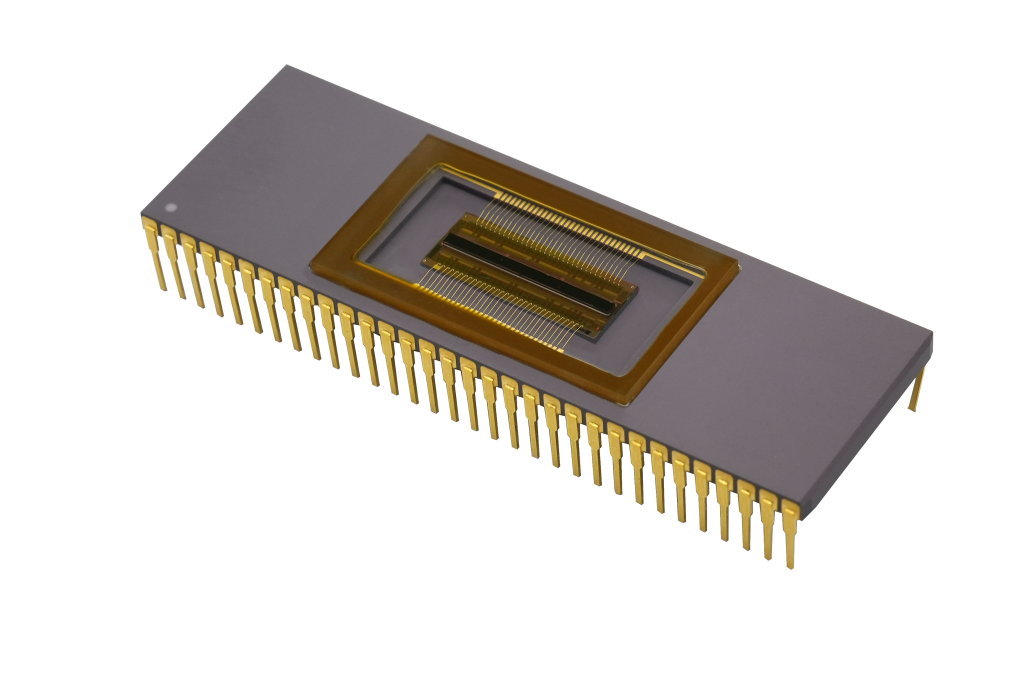

図1. GIR1201およびGIR2505は、業界標準のInGaAs技術を使用してSWIR波長に対する感度を最大化しており、統一された64ピンDIPパッケージを採用しているため、統合が容易です。
■ 製品特長
GIR1201
- 解像度：1024 × 1（InGaAsラインスキャン）
- 画素サイズ：12.5 μm 角（グローバルシャッター）
- ダイナミックレンジ：72 dB（12 bit ADC 内蔵）
- ゲインモード：高ゲイン（HG）／低ゲイン（LG）
– LG モード：フルウェル容量 1.6 Me⁻
– HG モード：フルウェル容量 120 ke⁻ - インターフェース：Sub-LVDS × 2 ペア（最大 1.68 Gbps）
- 最大ライン周波数：71.9 kHz
- 消費電力：450 mW 未満（最大動作時）
- パッケージ：64 ピン DIP（57.4 × 18.9 mm）
GIR2505
- 解像度：512 × 2（InGaAsラインスキャン）
- 画素サイズ：25 μm 角（グローバルシャッター）
- ダイナミックレンジ：70 dB（12 bit ADC 内蔵）
- ゲインモード：高ゲイン（HG）／低ゲイン（LG）
– LG モード：フルウェル容量 1.6 Me⁻
– HG モード：フルウェル容量 85 ke⁻ - インターフェース：Sub-LVDS × 2 ペア（最大 1.68 Gbps）
- 最大ライン周波数：40.4 kHz
- 消費電力：450 mW 未満（最大動作時）
- パッケージ：64 ピン DIP（57.4 × 18.9 mm）
■ 主な用途
SWIR ラインスキャンセンサーは、可視光や近赤外では捉えられない特徴を検出でき、以下の分野で活用されています：
- 食品加工・農業・医薬品：水分量の検出、熟度判定、あざの検出、錠剤のコーティング品質確認
- リサイクル・素材選別：プラスチックの識別、有機・無機物の分離
- 半導体検査：シリコン内部の欠陥検出
- 連続素材のよれ・表面検査：繊維、紙、フィルムなどの欠陥やコーティングのムラ検出
- OCT（光干渉断層撮影）：シリコンウェハーなどの非破壊検査
■ コメント
「Gpixelは、可視光以外の波長領域に対応するCMOSイメージセンサーのラインアップを拡充し続けています。今回の新シリーズにより、シリコンでは対応できない長波長領域にも対応し、産業用イメージングの重要なニーズに応えます。」
— Wim Wuyts氏（Gpixel 最高商務責任者）
■ 製品提供状況
エンジニアリングサンプルおよび評価システムは現在提供中です。
お問い合わせはこちら
■ Gpixelについて
Gpixelは、産業・医療・科学・プロフェッショナル映像分野向けに、カスタムおよび標準品の高性能CMOSイメージセンサーを提供する国際企業です。最新技術を活用した幅広い製品ポートフォリオにより、高性能イメージング市場の多様なニーズに応えています。
