セイコーインスツル社、音叉型水晶振動子「SC-10S」発売　世界最小サイズと低ESRを両立

兼松フューチャーテックソリューションズ株式会社（KFT）が販売を手掛けるセイコーインスツル社は、実装面積33％削減を実現し、世界最小サイズ（1.0×0.8×0.32mm）と低ESRを両立した音叉型水晶振動子「SC-10S」を発表しました。

本製品はスマートリングやスマートウォッチなどのウェアラブル機器やIoTデバイスの小型化ニーズに応えるために開発され、高密度実装、省電力化の要求に対応する次世代デバイス向けソリューションです。

■ 製品概要

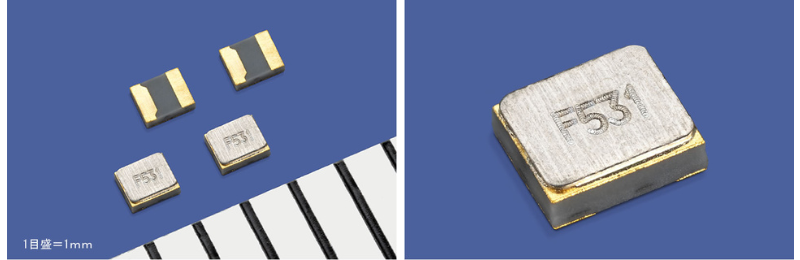

「SC-10S」は独自のフォトリソグラフィー技術により、従来品「SC-12S」比で実装面積を33％削減し、世界最小サイズを実現した32.768kHz音叉型水晶振動子です。小型化と低ESR（90kΩ max.）の両立により、高い周波数安定性を求める市場ニーズに応えます。

■ 特長

1. 世界最小サイズ（1.0×0.8×0.32mm）を実現
   微細パターン形成技術により、32.768kHz帯で世界最小サイズを達成
2. 低ESR（90kΩ max.）を維持
   小型化によるESR上昇を独自設計で抑制し、従来品同等の性能を確保
3. 高い耐衝撃性と周波数安定性
   衝撃や振動の多い用途でも安定動作し、信頼性向上に寄与

■ 仕様

項目	仕様
外形寸法	1.0×0.8×0.32mm
公称周波数	32.768kHz
周波数許容偏差	±20×10-6
頂点温度	+25±5℃
二次温度係数	(-0.036±10%)×10-6/℃2
負荷容量	4pF, 6pF, 7pF, 9pF, 12.5pF
直列抵抗	90kΩ Max.
絶対最大励振レベル	0.3μW Max.
推奨励振レベル	0.1μW Typ.
並列容量	1.1pF
周波数経年変化	±5×10-6/year
動作温度範囲	-40℃ ~ +85℃
保存温度範囲	-55℃ ~ +125℃

■ 主な用途

• スマートリング、スマートウォッチ、スマートタグ、補聴器
• Bluetooth／LPWA通信モジュール
• RTC（リアルタイムクロック）用クロック
• 各種マイコンのサブクロック

■ 製品提供状況

「SC-10S」は2025年12月にサンプル出荷を開始、2026年4月より量産を開始します。

製品の詳細仕様や導入に関するご相談、評価用サンプルのご希望などがございましたら、どうぞお気軽にお問い合わせください。
